Firmware Retraction kalibrieren

Klipper bietet die Möglichkeit zur Firmware Retraction über G10 an. So müssen die Werte nicht mehr hauptsächlich im Slicer angegeben werden, außer das Filament benötigt gesonderte Einstellungen.

Aktivieren in der Konfiguration

Zuvor muss [firmware_retraction] in der printer.cfg aktiviert werden.

[firmware_retraction]
retract_length: 1
retract_speed: 20
unretract_extra_length: 0
unretract_speed: 10

WARNING

Dies sind Beispielwerte.

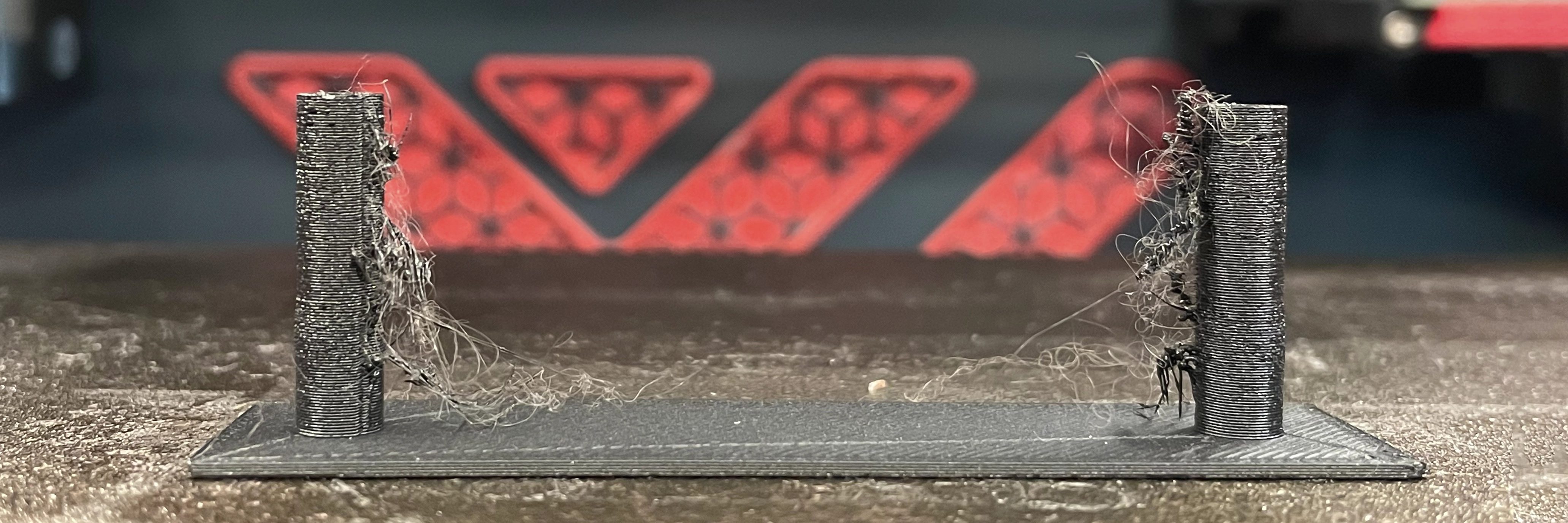

Stringing Test Modell

Es kann folgendes Modell verwendet werden:
Klipper stringing test with firmware retraction auf printables.

Slicer Einstellungen

Slice das Modell mit Standardeinstellungen 2 Perimter und 0 Inflill ist okay.
Stelle sicher dass dein Slicer auf Firmware Retraction eingestellt ist.

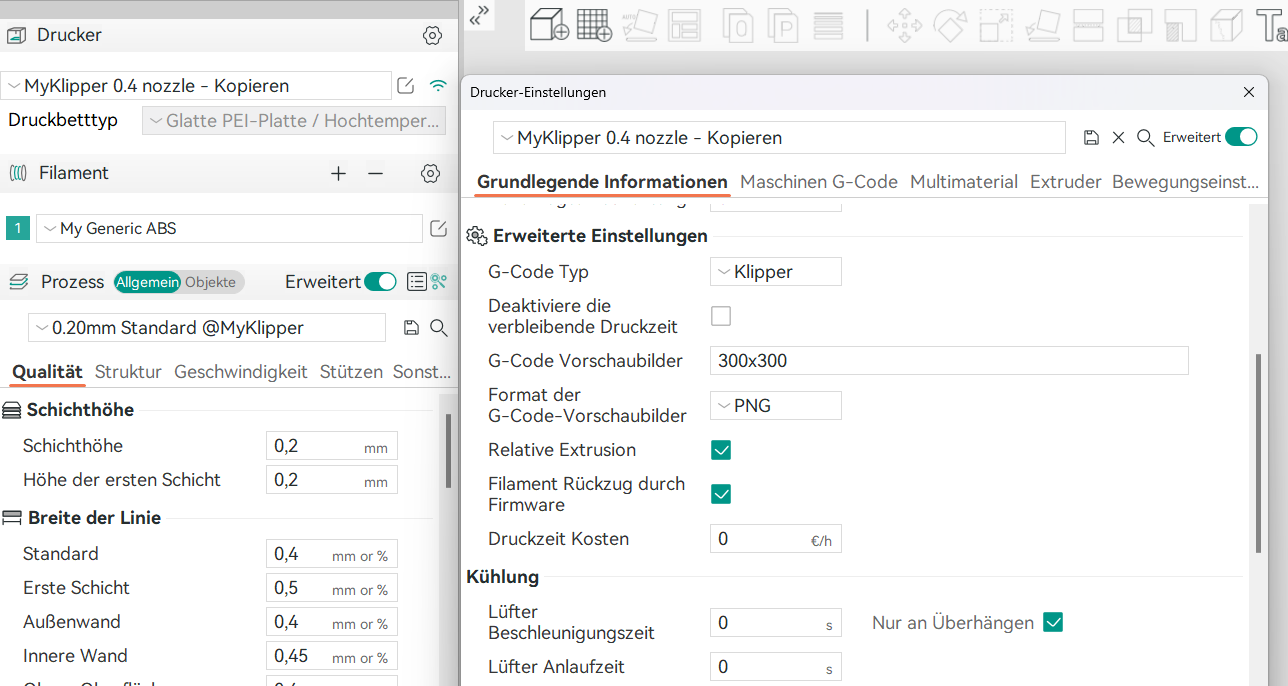

Hier am Beispiel von Orca Slicer:
Im gcode-File solltest du nun, an den Stellen, an denen Retraction ausgeführt wird, G10 und G11 Angaben finden.

Bevor das Modell gedruckt wird, gib folgendes in die Kommandozeile unter Fluidd/Mainsail ein.
TUNING_TOWER COMMAND=SET_RETRACTION PARAMETER=RETRACT_LENGTH START=0 FACTOR=0.05
START entspricht dem Startwert, mit wieviel Retraction gestartet werden soll.
FACTOR entspricht dem Steigerungswert.

Wert ermitteln

Miss das Modell von der Unterseite bis zu der Stelle, an der das Stringing weg ist. Dabei wird folgende Formel verwendet. retraction = (start + measured_height) * factor

Berechnen

Startwert:

Faktor:

Gemessene Höhe:
